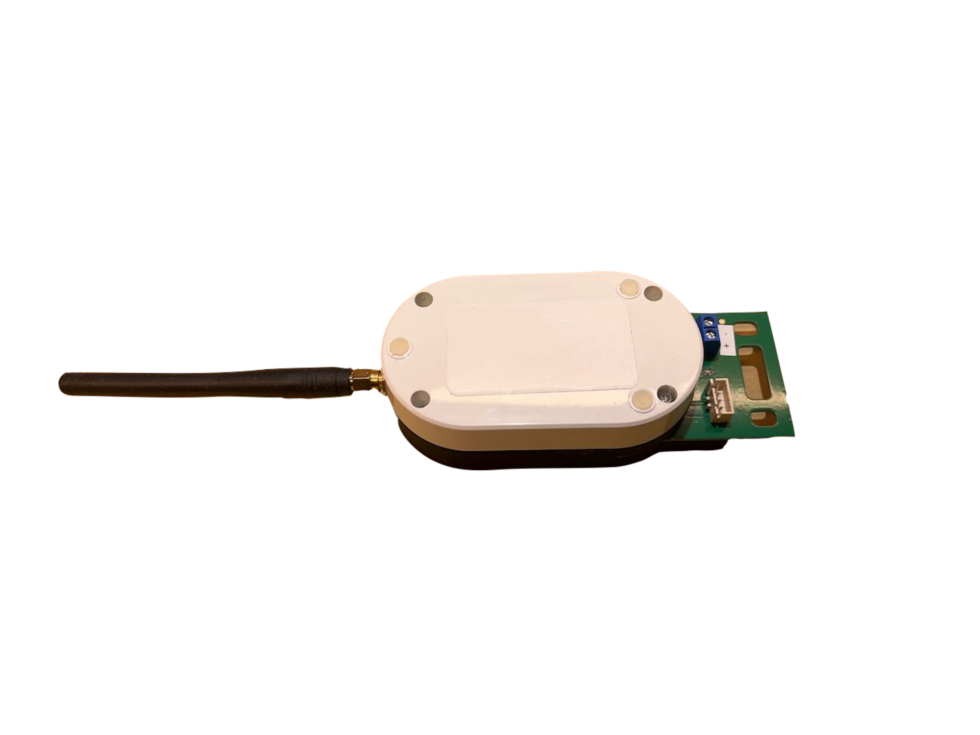

Langaton IoT gateway RuuviTageille
Langaton IoT Gateway on suunniteltu vaativaankin käyttöön. Gateway tukee tavallisten RuuviTagien lisäksi RuuviTageja, joissa on Kaltion kehittämä laiteohjelmisto. Tämä mahdollistaa RuuviTagien käytön entistä laajemmin ja monipuolisemmin.
Gateway on varustettu edistyneellä laiteohjelmistolla, joka mahdollistaa erittäin vähäisen virrankulutuksen.
Gateway on saatavilla joko verkkovirtaan kytkettävänä tai paristokäyttöisenä.
Käytettävissä siellä, missä sen tarvitset

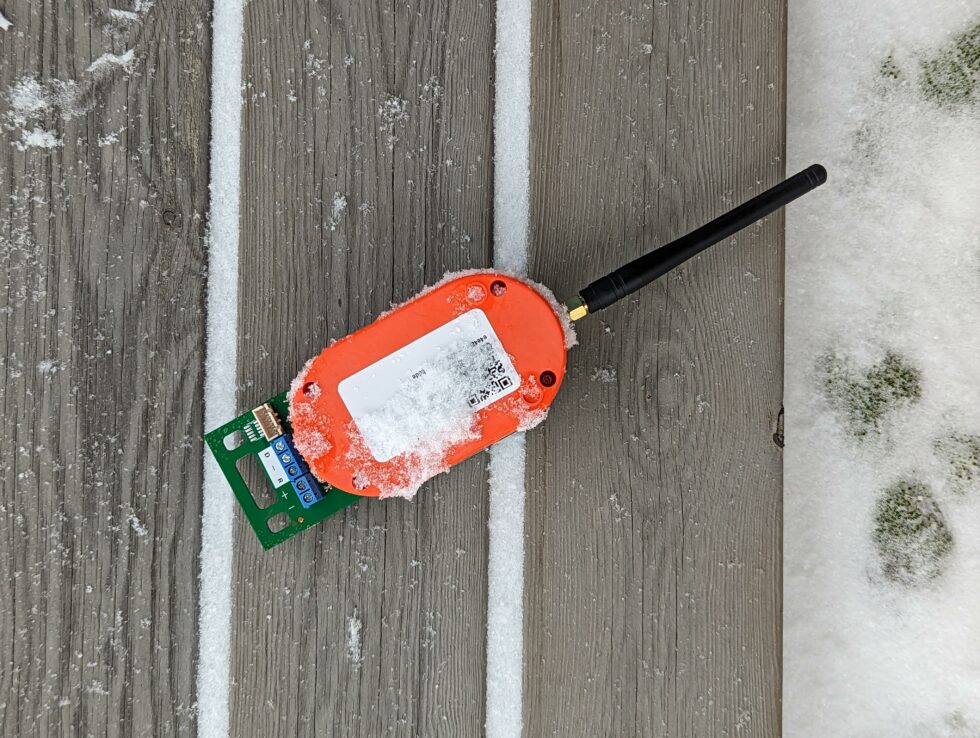

Langaton IoT Gateway on ainutlaatuinen IoT-yhdyskäytävä. Se soveltuu tiedonsiirtoon sekä tavallisissa sisätiloissa että ulkona, sähköverkon kantaman ulkopuolella. Ja vielä enemmän, se on suunniteltu toimimaan myös Suomen ankarissa talviolosuhteissa.
Gatewayssa on oma 4G LTE -dataliittymä, joten voit asentaa laitteen sinne mihin sen tarvitset, ilman huolta alueen Wi-Fi-verkon toimivuudesta.
Käyttökohteet
- Puistot ja luonnonsuojelualueet
- Hiihtoladut, siirrettävät kontit, työmaat
- Teollisuusalueet
- Sinun yrityksesi toimitilat
Keskeiset ominaisuudet
- 4G-datasiirto: Liittymä kuuluu palveluun.
- Laajasti konfiguroitavissa
- Pariston kesto: jopa kahden vuoden pariston kesto
- Käyttölämpötila: –30 °C – +65 °C
- Voidaan kytkeä verkkovirtaan
- Toimintakosteus: 10 % – 90 % RH
Tuettu data
Laite tukee vakiona kaikkea RuuviTagin keräämää dataa.
- Lämpötila
- Kosteus
- Ilmanpaine
- Liike havaittu (kyllä/ei)
- Aikaleima
- Vastaanotetun signaalin vahvuus (RSSI-arvo)
Räätälöidyt raportit
Data on katseltavissa selainpohjaisessa Kaltiot Smart Tracker ‑raportoinnissa, johon luodaan käyttötarpeisiin räätälöidyt raportit. Datan jalostaminen on mahdollista myös toisissa järjestelmissä, esimerkiksi Power BI ‑työkalussa. Kysy lisää Power BI ‑integraatiosta asiantuntevalta tiimiltämme.
Raportit toimivat tietokoneella sekä mobiililaitteilla.
Palveluun sisältyy 1 vuoden historiadatan säilytys. Pidempi säilytysaika on mahdollista sopia tarvittaessa.
Datan jakaminen
Dataa on mahdollista lähettää useampaan raporttinäkymään. Dataa voidaan myös yhdistellä muilla IoT-laitteilla kerättyyn dataan tai eri lähteistä kerättyyn dataan, kuten sähkön pörssihintatiedot tai auringonnousun ja ‑laskun kellonajat.
Raporttinäkymään voidaan lisätä käyttäjätunnuksia Editor- ja Viewer-rooleilla. Datanäkymä voidaan jakaa helposti linkin avulla, jolloin vastaanottajalla ei tarvitse olla Kaltiot-käyttäjätiliä.
Tekniset tiedot
| Internetyhteys | 4G-LTE |
| Muisti | 1 MB Flash, 256 KB RAM |
| Ulkoiset liitännät | Ulkoinen virtalähde 14–22 AWG (tinned) 4.2–8 VDC in |
| IP-luokitus | Riippuu koteloinnista |
| Over-The-Air-päivitykset (OTA) | Kyllä |
| Latausjännite | 4.2–8 VDC |
| SIM-kortti | Nano |
| Piirisarja | Nordic Semiconductor nRF52840 (SoC) ARM Cortex-M4F, 64 MHz |
| Vaihtoehdot | Sisäinen antenni tai ulkoinen antenni (SMA-liitin) |
| Indikaattorit | Punainen ja sininen LED |
| Sisäinen akku | 3 000 mAh Li-Po, uudelleenladattava |
| Akunkesto | Vaihtelee käytöstä ja konfiguroinnista. 2 viikkoa tyypillistä energiatehokkaalla konfiguroinnilla ja noin 20 yhdistettyä sensoria. 12 kk mahdollista ulkoisella 6V/50Ah-akulla. |
| Käyttölämpötila | –30 °C – +65 °C |
| Toimintakosteus | 10 % – 90 % RH |
| Mitat, ulkoisella antennilla | 240 × 58 × 32 mm (L × W × H) |
| Mitat, sisäisellä antennilla | 140 × 58 × 32 mm (L × W × H) |
| Paino | 140 g |
| CE-hyväksyntä | Kyllä |
| FCC-hyväksyntä | Ei. Tuotetta ei saa käyttää Yhdysvalloissa. |
Säädettävät parametrit
Kaikkia parametreja on mahdollista säätää etänä lähettämällä konfigurointiviesti.
| Yhteyden aikakatkaisu | 60 s |
| Skannausväli | 60 s |
| Skannauksen kesto | 10 s |
| Mainostuksen lähetysväli (100 ms yksiköissä) | 10 (1 s) |
| Verkkoyhteyden automaattisen valvonnan ajastin: laitteen uudelleenkäynnistys, jos verkkorekisteröinti ei onnistu | 3600 s (1 h) |
| RuuviTag Loggereiden purku (päällä/pois) — 0 = kuunnellaan pelkästään mainostuksia | 1 |
| Verkkomoodin valinta; 0 = NB-IoT, 1 = LTE-M1 (oletus) | 1 (LTE-M) |
| Verkko-operaattorin valinta (PLMN, MCC/MNC): 0 = automaattinen, 24405 = DNA, 24412 = Elisa, 24491 = Telia, 99999 = haku ja fallback automaattiseen | 0 |
| Verkkorekisteröintien uudelleenyritykset ennen toisen verkon kokeilua | 2 kertaa |
| Modeemin poissaoloaika ennen uutta yhteydenmuodostusta | 60 s |
| EDRX-virransäästöparametrit 0/10/40 (40 s) | 40 s |
| Modeemin uudelleenkäynnistys, jos yhteys auki mutta dataa ei liiku | 100 s |
| Mqclientin sisäinen statistiikka | 20 min |
| Ajastin, miten usein mqclient virkistää MQTT-yhteyttä palvelimeen | 280 s |
| Laitteen statuksen virkistys | 1001 s |
| Laitteen unitila | 0 (pois päältä) |
| Laitteen enimmäispäälläoloaika, jos unitila käytössä | 600 s |
| Lähetysteho | 4 (maksimi) |
| Loggerin seuraavaan laitteeseen siirtyminen, jos yhteydenmuodostus epäonnistuu | 60 s |
UKK
Mikä on minimitilauskoko? Voinko ostaa vain yhden laitteen?
Palvelemme yritysasiakkaita, julkista sektoria, yhdistyksiä ja vastaavia asiakkaita. Pilotteihin ja testeihin myymme pieniäkin palvelupaketteja. Emme myy yksittäisiä laitteita kuluttaja-asiakkaille.
Kauanko akku kestää?
Paristokäyttöisenä gateway toimii normaalissa käytössä 1–2 vuotta. Laitteen sisäisen akun kesto on noin pari viikkoa käytöstä riippuen.
Sammuuko laite, jos se irrotetaan verkkovirrasta?
Ei. Gateway toimii noin kaksi viikkoa sisäisen akun avulla, mikäli se irrotetaan jatkuvasta verkkovirrasta.
Missä maissa IoT Gateway toimii?
Laite toimii globaalisti lähes kaikissa maissa. Laitteella on CE-hyväksyntä. Laitteella ei ole FCC-hyväksyntää, joten sitä ei saa käyttää Yhdysvalloissa. Kysy ajankohtaisia tietoja myyjältä, jos harkitset asennusta Suomen ulkopuolella.
Toimiiko IoT Gateway sisätiloissa?
Kyllä. Betoniset seinät, metalliset seinät ja asennus maan alle kellarikerroksiin saattavat vähentää tai estää 4G-signaalin kuuluvuutta. Jos mobiililaite saa signaalin kohteessa, myös gateway saa todennäköisesti signaalin.
Huono kuuluvuus vähentää akun kestoa merkittävästi, joten suositus on asentaa laite niin, että kuuluvuudelle on mahdollisimman vähän esteitä.
Laitteeseen on mahdollista kytkeä erillinen LTE-antenni, joka sijoitetaan positioon, jolla parannetaan kuuluvuutta haastavissa paikoissa.

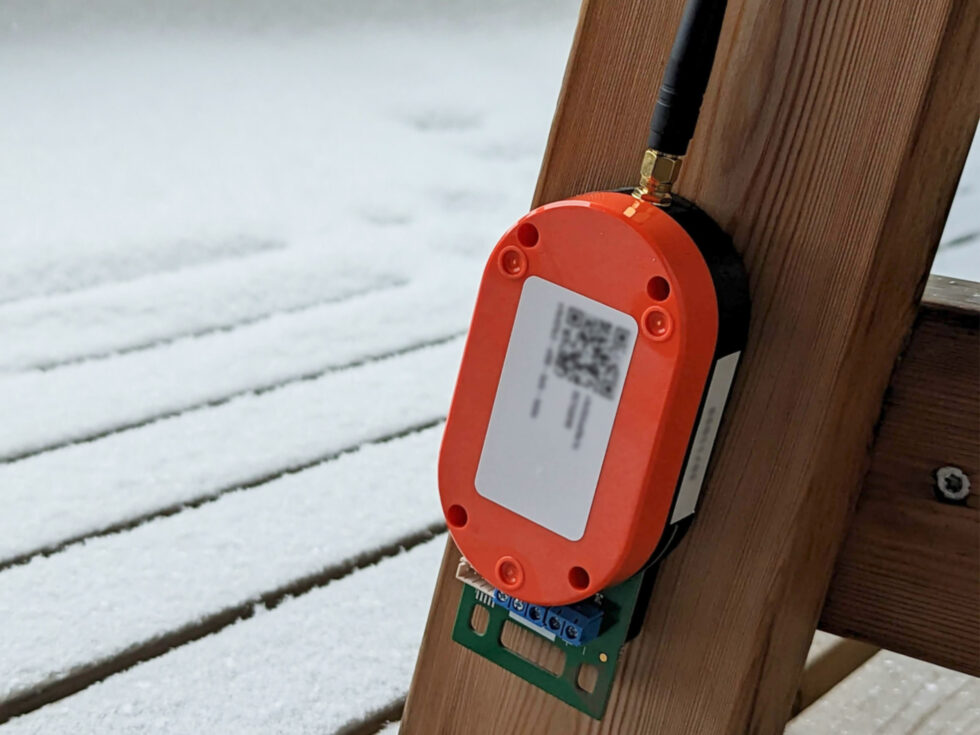

Kestääkö IoT Gateway Suomen talvea ulkona?
Kaltiot IoT Gateway kestää jopa –30 °C pakkasessa. Tämän alhaisemmissa lämpötiloissa emme voi taata toimivuutta. Laitteen litium-akku menettää vähitellen kykyään vastaanottaa virtaa ollessaan pitkiä aikoja kylmässä lämpötilassa.
Suosittelemme estämään lumen pääsyn gatewayn sisään esimerkiksi asentamalla sen katoksen alle.
Toimiiko IoT Gateway Ruuvilta ostettujen RuuviTagien kanssa?
Kyllä toimii! Kaltiot IoT Gateway tukee vakiona kaikkea RuuviTagin keräämää dataa. Huomioi kuitenkin, että jos ostat RuuviTagit Ruuvi Innovations Oy:ltä, et saa Kaltion kehittämiä lisätoimintoja RuuviTagille käyttöösi.
Toimiiko IoT Gateway RuuviTag Pron kanssa?
Kyllä toimii. RuuviTag Pro:ssa on sama laiteohjelmisto kuin RuuviTagin perusversiossa. RuuviTag Pro on myös saatavilla Kaltion laiteohjelmistolla.
Toimiiko IoT Gateway muiden langattomien antureiden kanssa?
Tuki tietylle BLE-laitteelle on mahdollista lisätä tarvittaessa.
