RuuviTag yrityskäyttöön – Logger, Repeater, Scanner ja Gateway

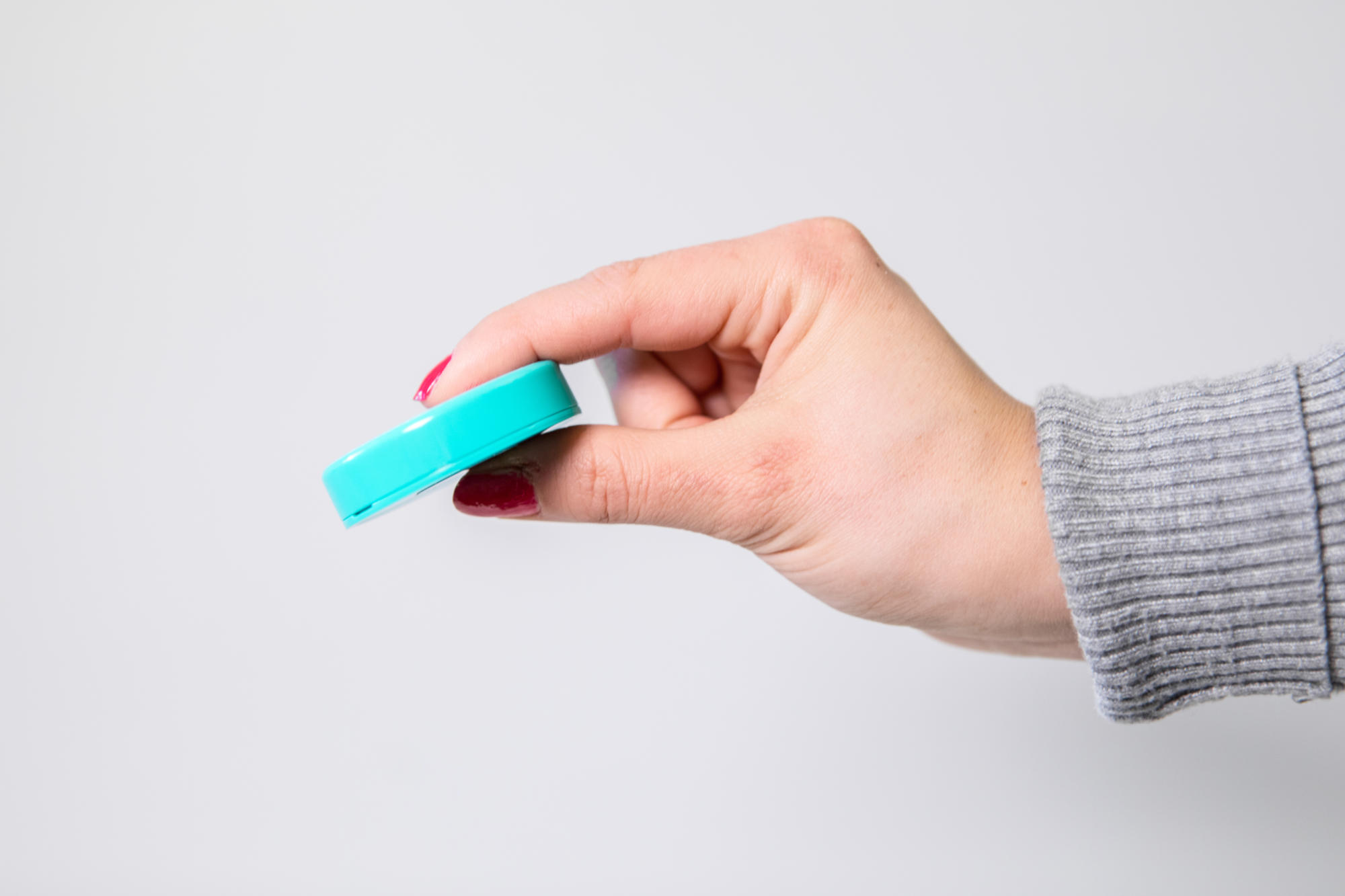

Mikä on RuuviTag?

RuuviTag on Ruuvi Innovations Oy:n kehittämä sensorilaite. RuuviTagilla voidaan mitata ilman lämpötilaa ja suhteellista kosteutta, ilmanpainetta sekä kiihtyvyyttä. Laite käyttää tiedonsiirtoon BLE:tä (Bluetooth Low Energy), joka on IoT-laitteille kehitetty vähän virtaa kuluttava tiedonsiirtotekniikka. BLE-laitteiden virrankulutus on huomattavasti vähäisempää verrattuna normaaliin Bluetooth-yhteyteen, jota käytetään esimerkiksi kuulokkeiden ja älylaitteiden yhdistämiseksi. BLE:tä hyödynnetään paljon ympäristön olosuhdevalvontaan liittyvissä IoT-laitteissa ja tee-se-itse-älykotiratkaisuissa.

RuuviTag-toimintatilat

Kaltiot on kehittänyt RuuviTagiin toiminnallisuuksia, joiden avulla RuuviTagia voi hyödyntää kolmessa eri toimintatilassa. Nämä toimintatilat ovat Logger, Repeater ja Scanner. Toimintatilat on suunniteltu yrityksille käyttötapauksiin, joissa useita RuuviTageja käytetään sensoriverkoston muodostamiseksi. Kerätty sensoridata siirretään Langaton IoT Gatewayn tai mobiilisovelluksen avulla Kaltion IoT-alustan backendiin.

RuuviTag Logger

Logger-toimintatilan avulla sensoridata voidaan tallentaa laitteen sisäiseen muistiin. Logger-laite voi tyypillisesti säilöä datan usean viikon ajalta. Tämä riippuu siitä, kuinka paljon tietoa kerätään ja kuinka tiheästi datanäytteitä kerätään. Jos Logger kerää ainoastaan suhteellisen kosteuden arvoja, kyseistä suuretta voidaan tallentaa pidempi ajanjakso kuin jos kerättäisiin samanaikaisesti myös lämpötilaa ja ilmanpainetta. Mikäli muisti täyttyy, vanhimmat tiedot ylikirjoitetaan, jotta uutta tietoa saadaan kerättyä.

Kun gateway tuodaan Loggerin kantaman alueelle, kaikki kerätty data siirtyy langattomasti Kaltion IoT-alustan backendiin. Kun data on onnistuneesti siirretty, Loggerin sisäinen muisti tyhjentyy ja laite alkaa kerätä uutta dataa.

Jos gateway-laite on Loggerin jatkuvassa läheisyydessä, Logger lähettää dataa reaaliaikaisesti ilman, että dataa tallennetaan laitteen sisäiseen muistiin.

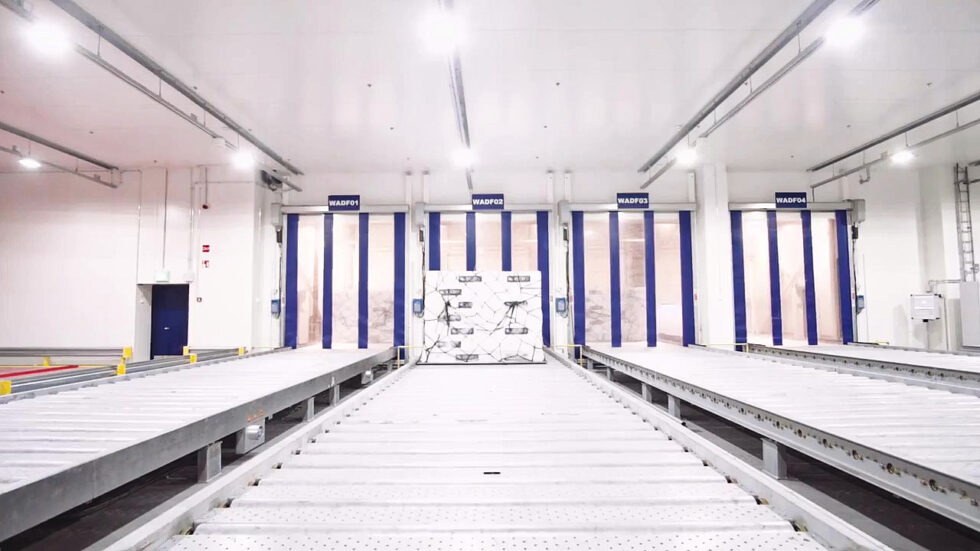

Logger voidaan kiinnittää esimerkiksi tavaralähetykseen, jossa se kerää ja tallentaa olosuhteita kuljetusketjun aikana. Kun lähetys saapuu terminaaliin, data siirtyy automaattisesti terminaaliin sijoitetun gatewayn avulla Kaltion IoT-alustan backendiin. Toinen käyttötapausesimerkki on olosuhteiden valvonta rakennustyömaalla. Lue lisää Loggereiden hyödyntämisestä rakennusyhtiö Firan rakennustyömailla.

Loggerin pariston kesto on 2–5 vuotta.

RuuviTag Repeater

RuuviTag Repeater mahdollistaa RuuviTagin käyttämisen datan välittäjänä Loggerin ja gatewayn välillä. Repeater lähettää Loggerilta saadun datan edelleen gatewaylle. Tarvittaessa Repeatereita on mahdollista ketjuttaa yhteen. Repeatereiden avulla gatewayn kantamaa voidaan laajentaa, jolloin vähemmällä gateway-määrällä voidaan kattaa laajempi toiminta-alue.

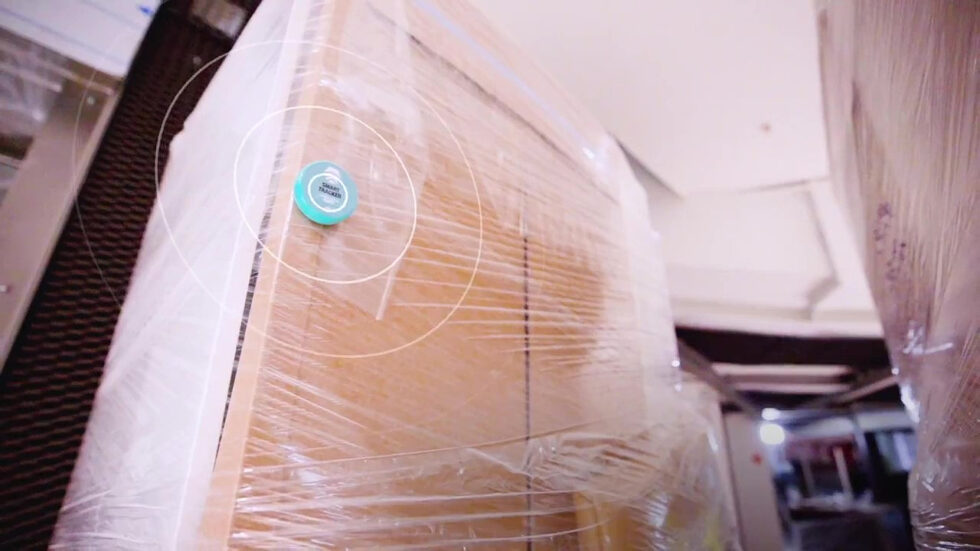

Esimerkiksi rakennustyömaalla data voidaan ohjata Repeaterin avulla eri kerroksessa sijaitsevalle gatewaylle.

Repeaterin pariston kesto on jopa 2 vuotta.

RuuviTag Scanner

Scanner nimensä mukaisesti skannaa muiden BLE-laitteiden signaaleja (RSSI ja MAC) ja tallentaa kerätyn tiedon sisäiseen muistiin. Kun gateway tuodaan kantaman alueelle, Scannerin tallentama signaalidata siirtyy automaattisesti Kaltion IoT-alustan backendiin.

Scanneria käytetään esimerkiksi työntekijöiden seurannassa. Sen avulla voidaan määrittää, mitkä työntekijät ovat olleet milläkin työpisteellä ja kuinka kauan. Esimerkiksi sairaalassa voidaan seurata, kauanko henkilökunta on viettänyt aikaa kunkin potilaan luona. Scanneria voidaan käyttää myös korkean rakennuksen henkilöpaikannuksessa.

Scanner ei sovellu reaaliaikaiseen GPS-paikannukseen. Scannerin pariston kesto on 2–6 kuukautta.

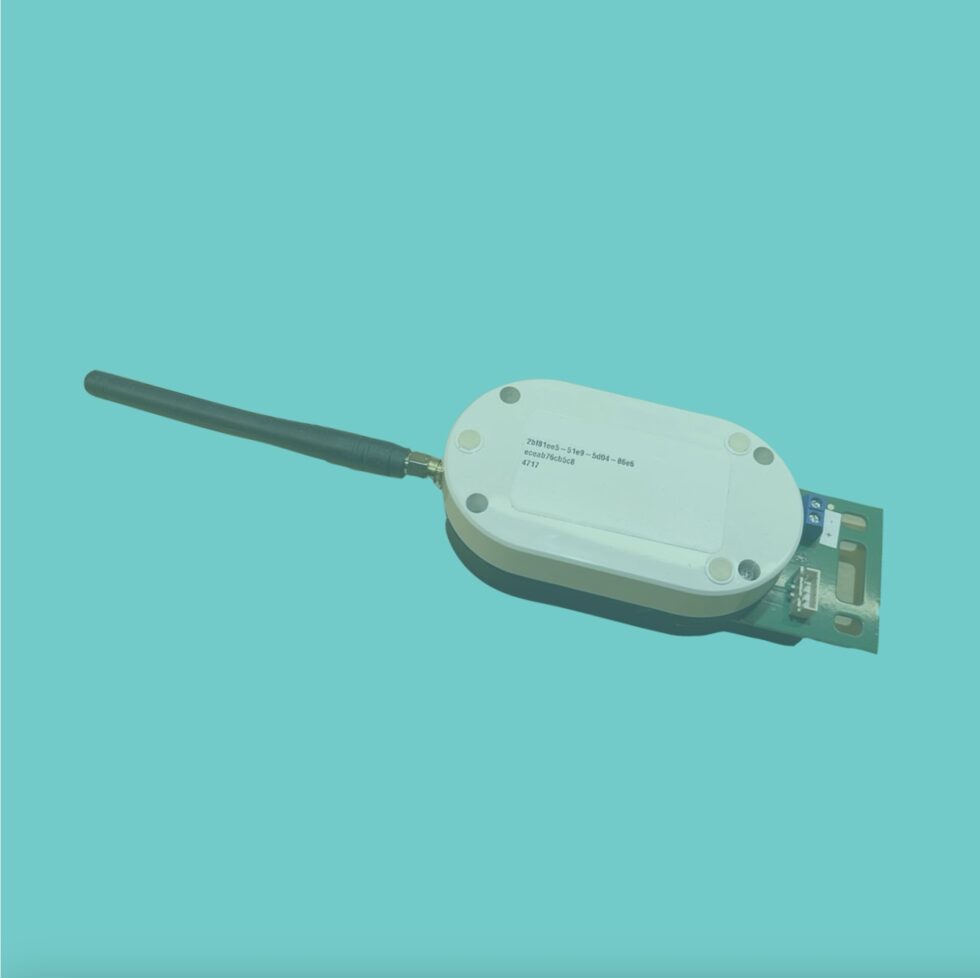

Langaton IoT Gateway

Gateway eli yhdyskäytävä on laite, joka kommunikoi lähellä olevien IoT-sensoreiden kanssa ja lähettää kerätyn datan pilveen. RuuviTageissa ei ole internet-yhteyttä, joten ne tarvitsevat gatewayn datan siirtämiseksi pilveen.

Kaksi gateway-vaihtoehtoa on saatavilla Kaltiotilta: Kaltiot-mobiili­gateway sekä akulla toimiva LTE-pohjainen Langaton IoT Gateway.

Ruuvi Innovations tarjoaa omaa gateway-ratkaisuaan, ja se tukee RuuviTagin reaaliaikaista dataa. Tämä sopii ratkaisuksi, mikäli sensorilta ei tarvitse purkaa talletettua dataa, saatavilla on verkkovirtaa ja WiFi/kiinteä verkkoyhteys. Loggerin, Scannerin tai Repeaterin käyttö Ruuvin gatewayn kanssa ei ole mahdollista.

RuuviTagit osana IoT-ratkaisua

RuuviTagin toimintatilat sopivat erinomaisesti monenlaisiin IoT-ratkaisuihin. Kerättävien suureiden lisäksi RuuviTagista voidaan seurata pariston varaustasoa Logger-, Scanner- tai Repeater-toimintatilassa. Tämä tarkoittaa, että laite raportoi arvioitua pariston jäljellä olevaa käyttöaikaa.

Datan lähetystiheydellä on suora vaikutus laitteen pariston kestoon. Datan lähetystiheyttä voidaan säätää riippuen siitä, halutaanko pidentää pariston kestoa vai kerätä dataa useammin.

Historiadata on saatavilla Kaltion IoT-alustan backendista myös takautuvasti. Yhden vuoden datan tallennus sisältyy palvelun hintaan.

Kaltion IoT-alustaan on mahdollista liittää eri valmistajien laitteita sekä myös eri tiedonsiirtotekniikkaa hyödyntäviä laitteita, kuten LoRa- ja LTE-sensoreita. Eri tiedonsiirtotekniikasta huolimatta kaikkien laitteiden data on nähtävillä samassa raportointinäkymässä.
